Giải đáp ký hiệu báo lỗi trên máy xúc một số thương hiệu

2 năm trước 13/06/2024
Mỗi mã lỗi xuất hiện trên màn hình điều khiển tương ứng với các lỗi đi kèm. Và để xác định chính xác thì chúng ta cần sử dụng một bảng tra cứu chi tiết. Thông thường các hãng sẽ có bảng tra cứu ký hiệu báo lỗi trên máy xúc khác nhau và tuỳ theo tiêu chuẩn của từng dòng máy. Dưới đây là danh sách một số lỗi cơ bản thường gặp trên màn hình điều khiển giúp thợ và người lái có thể kiểm tra và nhận biết. Từ đó đưa ra phương án xử lý kịp thời tránh gây thêm hư hỏng cho máy.

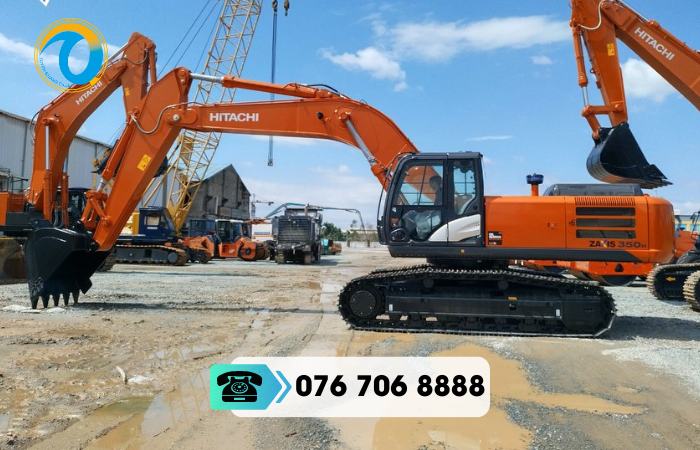

Ký hiệu báo lỗi trên máy xúc Hitachi

Giải đáp ký hiệu báo lỗi trên máy xúc một số thương hiệu
Giải đáp ký hiệu báo lỗi trên máy xúc một số thương hiệu
Mỗi dòng máy xúc của Hitachi được trang bị một hệ thống ký hiệu báo lỗi đặc biệt. Dưới đây là một danh sách các ký hiệu báo lỗi phổ biến được sử dụng trên máy xúc bánh xích Hitachi:
  • Mã lỗi E01: Thường liên quan đến hệ thống điều khiển và có thể phát sinh khi gặp vấn đề với mạch điều khiển hoặc cảm biến
  • Mã lỗi E02: Thường là lỗi liên quan đến áp suất dầu và có thể xuất hiện khi áp suất dầu không ổn định
  • Mã lỗi E03: Liên quan đến hệ thống làm mát và thường do nhiệt độ quá cao
  • Mã lỗi E04: Hệ thống làm mát dầu thủy lực không hoạt động đúng cách
  • Mã lỗi E05: Áp suất nhiên liệu không đạt yêu cầu
  • Mã lỗi E06: Lỗi kết nối với bơm thủy lực
  • Mã lỗi E09: Lỗi kết nối với cảm biến
  • Mã lỗi E10: Mất kết nối với bộ lọc gió
  • Mã lỗi E11: Cảm biến áp suất không hoạt động đúng cách
  • Mã lỗi E12: Lỗi van thủy lực
  • Mã lỗi E13: Lỗi cảm biến nhiệt độ
  • Mã lỗi E14: Lỗi van kiểm soát nhiên liệu

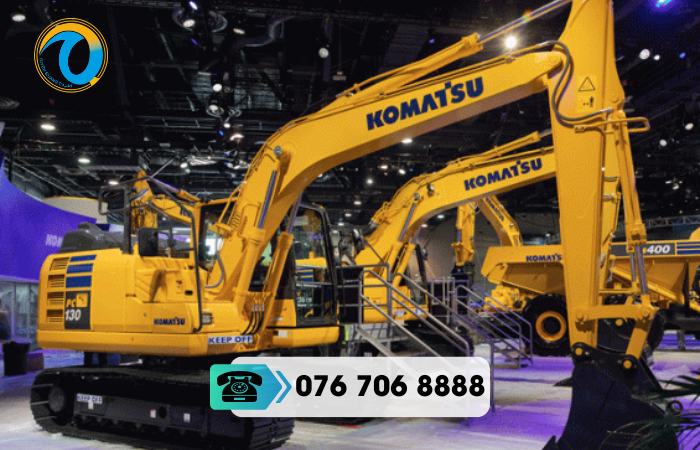

Ký hiệu báo lỗi trên máy xúc Komatsu

Giải đáp ký hiệu báo lỗi trên máy xúc một số thương hiệu
Giải đáp ký hiệu báo lỗi trên máy xúc một số thương hiệu
  • Mã lỗi E02: Do ngắn mạch khi hai dây tiếp xúc hoặc chạm vào nhau, chỉ cần kiểm tra kết nối dây TVC để đảm bảo tình trạng ổn định
  • Mã lỗi 216: Yêu cầu kiểm tra dây kết nối đến solenoid chuyển tốc độ di chuyển đảm bảo kết nối chính xác
  • Mã lỗi 101 và 102: Thường liên quan đến dây từ màn hình điều khiển. Có thể do đấu nối hoặc đầu tiếp xúc lỏng lẻo ở giắc cắm hoặc mạch màn hình bị hỏng
  • Mã lỗi E104: Liên quan đến cảm biến tắt lọc gió. Sau khi thay lọc, cần kiểm tra xem cảm biến có đóng mạch hay không (nhìn vào vạch đỏ, nhấn nhẹ để công tắc cảm biến trở về tình trạng ban đầu).
  • Mã lỗi DHS3MA: Sự cố cảm biến áp suất ga tự động khi uốn cánh tay arm không hoạt động đúng.
  • Mã lỗi DHS4MA: Sự cố cảm biến áp suất ga tự động khi uốn xô bucket không hoạt động đúng.
  • Mã lỗi DHS8MA: Sự cố cảm biến áp suất ga tự động khi nâng gậy boom không hoạt động đúng.
  • Mã lỗi DHSAMA: Sự cố cảm biến áp suất ga tự động khi quay toa phải swing RH không hoạt động đúng.
  • Mã lỗi DHSBMA: Sự cố cảm biến áp suất ga tự động khi quay toa trái swing LH không hoạt động đúng.
  • Mã lỗi DHSDMA: Sự cố cảm biến áp suất ga tự động khi xả xô bucket dump không hoạt động đúng.
  • Mã lỗi DHX1MA: Sự cố cảm biến quá tải overload không hoạt động đúng

Ký hiệu báo lỗi trên máy xúc Doosan

Giải đáp ký hiệu báo lỗi trên máy xúc một số thương hiệu
Giải đáp ký hiệu báo lỗi trên máy xúc một số thương hiệu

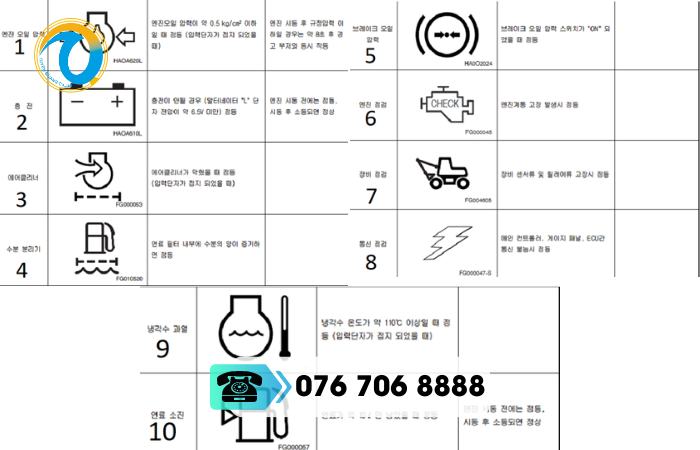

Dưới đây là một số thông báo liên quan đến các hệ thống và lỗi trong động cơ:
1. Thông báo áp suất dầu nhớt động cơ
2. Thông báo sạc bình ắc quy
3. Thông báo lọc gió
4. Thông báo dầu diesel có chứa nước
5. Thông báo áp suất dầu phanh thấp
6. Đèn cảnh báo lỗi trên động cơ
7. Thông báo lỗi cảm biến và rơle thiết bị
8. Thông báo lỗi kết nối giữa màn hình và hộp ECU
9. Thông báo lỗi nhiệt độ nước làm mát động cơ
10. Thông báo lỗi mức dầu diesel thấp

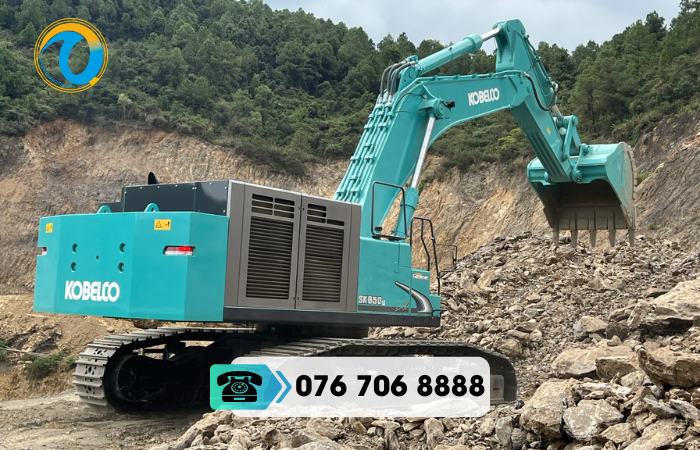

Ký hiệu báo lỗi trên máy xúc Kobelco

Lỗi liên quan đến Bơm Tổng Thủy lực

  • Mã lỗi C012: Sai số cảm biến áp suất cao bơm 1
  • Mã lỗi C013: Mất kết nối cảm biến áp suất cao bơm 1 -> Kiểm tra kết nối dây điện, cắm đầu nối, kiểm tra tình trạng cảm biến
  • Mã lỗi C022: Sai số cảm biến áp suất cao bơm 2
  • Mã lỗi C023: Mất kết nối cảm biến áp suất cao bơm 2 -> Kiểm tra kết nối dây điện, cắm đầu nối, kiểm tra tình trạng cảm biến
  • Mã lỗi E013: Mất kết nối van PSV bơm P1 -> Kiểm tra kết nối dây điện, cắm đầu nối, sau đó kiểm tra và vệ sinh van, nếu cần thay van mới
  • Mã lỗi E023: Mất kết nối van PSV bơm P2 -> Kiểm tra kết nối dây điện, cắm đầu nối, sau đó kiểm tra và vệ sinh van, nếu cần thay van mới
  • Mã lỗi Z030: Báo lỗi Balo Kém -> Thay balo hoặc bộ ruột balo mới
  • Mã lỗi Z040: Báo lỗi tắc lọc thủy lực -> Thay lọc thủy lực mới (dành cho SK200-10, SK330-10)
Giải đáp ký hiệu báo lỗi trên máy xúc một số thương hiệu
Giải đáp ký hiệu báo lỗi trên máy xúc một số thương hiệu

Lỗi liên quan đến cảm biến điều khiển động tác

  • Mã lỗi B013: Mất kết nối cảm biến áp suất thấp nâng cần Boom -> Kiểm tra cảm biến hoặc dây kết nối
  • Mã lỗi B023: Mất kết nối cảm biến áp suất thấp hạ cần Boom -> Kiểm tra cảm biến hoặc dây kết nối
  • Mã lỗi B033: Mất kết nối cảm biến áp suất thấp ra tay cần Arm -> Kiểm tra cảm biến hoặc dây kết nối
  • Mã lỗi B043: Mất kết nối cảm biến áp suất thấp vào tay cần Arm -> Kiểm tra cảm biến hoặc dây kết nối
  • Mã lỗi B044: Mất kết nối cảm biến áp suất thấp vào tay cần Arm -> Kiểm tra cảm biến hoặc dây kết nối
  • Mã lỗi B053: Mất kết nối cảm biến áp suất thấp vào gầu Bucket -> Kiểm tra cảm biến hoặc dây kết nối
  • Mã lỗi B054: Mất kết nối cảm biến áp suất thấp vào gầu Bucket -> Kiểm tra cảm biến hoặc dây kết nối
  • Mã lỗi B063: Mất kết nối cảm biến áp suất thấp ra gầu Bucket -> Kiểm tra cảm biến hoặc dây kết nối
  • Mã lỗi B073: Mất kết nối cảm biến áp suất thấp quay toa Swing -> Kiểm tra cảm biến hoặc dây kết nối
  • Mã lỗi B093: Mất kết nối cảm biến áp suất thấp di chuyển phải -> Kiểm tra cảm biến hoặc dây kết nối
  • Mã lỗi B103: Mất kết nối cảm biến áp suất thấp di chuyển trái -> Kiểm tra cảm biến hoặc dây kết nối
  • Mã lỗi B163: Mất kết nối cảm biến áp suất thấp option bơm 1 (búa hoặc kẹp) -> Kiểm tra cảm biến hoặc dây kết nối
  • Mã lỗi B113: Mất kết nối cảm biến áp suất thấp đường búa (hoặc kẹp) -> Kiểm tra cảm biến hoặc dây kết nối hoặc tắt option búa
  • Mã lỗi B173: Mất kết nối cảm biến áp suất thấp đường búa (hoặc kẹp) -> Kiểm tra cảm biến hoặc dây kết nối hoặc tắt option búa

Lỗi liên quan đến Van điện điều khiển động tác

  • Mã lỗi D012: Lỗi tín hiệu đầu ra On của van cắt 1
  • Mã lỗi D013: Lỗi kết nối của van cắt 1
  • Mã lỗi D022: Lỗi tín hiệu đầu ra của van cắt 2
  • Mã lỗi D023: Lỗi kết nối của van cắt 2
  • Mã lỗi D033: Lỗi kết nối của van di chuyển thẳng
  • Mã lỗi D063: Lỗi kết nối của van arm
  • Mã lỗi F013: Lỗi van lực xị
  • Mã lỗi F021: Lỗi kết nối của van quay toa
  • Mã lỗi F023: Lỗi kết nối của van quay toa
  • Mã lỗi F033: Lỗi kết nối của van di chuyển rùa thỏ
  • Mã lỗi F043: Lỗi van điện từ điều khiển đường búa trên ngăn kéo búa

Các sai sót liên quan Động Cơ, ECU, CPU

  • Mã lỗi B001: Sự cố ROM hộp CPU-> Kiểm tra tính hoạt động của hộp hoặc cần chạy lại chương trình cho hộp
  • Mã lỗi B266: Sự cố đồng hồ máy ROM hộp CPU-> Kiểm tra ắc quy, hộp ECU
  • Mã lỗi B266: Dữ liệu hiệu chỉnh van tỷ lệ ghi không chính xác
  • Mã lỗi P0016: Mất tín hiệu cảm biến tốc độ động cơ-> Cảm biến cam, hoặc trục cơ bị đứt dây hoặc lỏng kết nối điện, cảm biến hỏng.
  • Mã lỗi P119F: Mất tín hiệu cảm biến áp suất common rail-> Kiểm tra đứt dây, kết nối điện, cảm biến hỏng.
  • Mã lỗi P0191: Mất tín hiệu cảm biến áp suất common rail-> Kiểm tra đứt dây, kết nối điện, cảm biến hỏng.
  • Mã lỗi P0192: Báo lỗi áp suất common rail thấp-> Kiểm tra đứt dây, kết nối điện, cảm biến hỏng.
  • Mã lỗi P0193: Báo lỗi áp suất common rail cao-> Kiểm tra đứt dây, kết nối điện, cảm biến hỏng.
  • Mã lỗi P0237: Mất tín hiệu cảm biến khí nạp (cảm biến gió) mức thấp, hoặc đứt dây hoặc lỏng kết nối
  • Mã lỗi P0104: Mất tín hiệu cảm biến khí nạp mức cao, hoặc đứt dây hoặc lỏng kết nối
  • Mã lỗi P0108: Mất tín hiệu cảm biến khí nạp mức cao, hoặc đứt dây hoặc lỏng kết nối
  • Mã lỗi P0234: Tốc độ Turbo quá cao
  • Mã lỗi P0118: Mất tín hiệu cảm biến nhiệt độ nước quá nóng-> Kiểm tra sôi nước, tắc két, van hạn nhiệt.
  • Mã lỗi P0183: Cảm biến nhiệt độ nhiên liệu quá cao
  • Mã lỗi P0335: Mất tín hiệu cảm biến vòng tua chính tốc độ ECU động cơ-> Không khởi động được
  • Mã lỗi P0340: Mất tín hiệu cảm biến vòng tua phụ động cơ
  • Mã lỗi P0617: Cuộn dề không phát tín hiệu về hộp-> Kiểm tra dây điện kết nối đến ECU, hoặc ECU hỏng. Kiểm tra ổ khóa có vấn đề gì không.
  • Mã lỗi P0686: Báo lỗi relay cắt mát trục trạm-> Dính chân hoặc đứt cầu chì
  • Mã lỗi P0629: Van SCV trên bơm cao áp không có điện-> Kiểm tra lại kết nối điện, van.
  • Mã lỗi P0628: Van SCV trên bơm cao áp quá áp-> Kiểm tra giắc cắm hoặc van kém
  • Mã lỗi P0686: Lỗi relay cắt mát-> Thay relay cắt mát mới
  • Mã lỗi P2127: Lỗi Chiết áp gas điện áp thấp-> Kiểm tra lại chiết áp, hoặc dây điện
  • Mã lỗi P2128: Lỗi Chiết áp gas điện áp cao-> Kiểm tra lại chiết áp, hoặc dây điện
  • Mã lỗi P2633: Lỗi van SCV hoặc lỗi ECU

Kết luận

Việc hiểu và nắm vững về các ký hiệu báo lỗi trên máy xúc rất quan trọng để đảm bảo sự an toàn và hiệu quả trong quá trình vận hành. Điều này giúp người điều khiển và nhóm kỹ thuật có khả năng nhanh chóng phản ứng và giải quyết các tình huống sự cố, đảm bảo máy xúc bánh lốp luôn hoạt động ở trạng thái tốt nhất. Đồng thời việc theo dõi và đối mặt với các ký hiệu báo lỗi cũng là một phần không thể thiếu trong quy trình bảo dưỡng định kỳ giúp tăng tuổi thọ cho máy. Hy vọng với những chia sẻ trên giúp các bạn có thêm thông tin bổ ích.
